Hướng dẫn sử dụng nhanh máy vát mép ống TAG trong 5 phút

Sử dụng nhanh máy vát mép ống chính hãng TAG Anh Quốc trong 5 phút với 5 bước !

  • Máy vát mép ống TAG máy thường được sử dụng để vát mép đầu ống trong, ngoài tạo góc vát, phay khỏa mặt đầu, phá mối hàn trong lò hơi, bộ trao đổi nhiệt. Máy dùng nhiều trong bảo dưỡng, sửa chữa đường ống nhà máy lọc hóa dầu, nhiệt điện, hóa chất, công nghệ lò hơi, công nghệ thực phẩm, dược phẩm, bia rượu giải khát.
  • => Xem thêm các dòng máy vát mép ống dải thao tác từ 1/4 inch tới 24 inch tại: Máy vát mép
  • Để đạt được hiệu suất tối ưu của sản phẩm, chúng tôi khuyên khách hàng xem kỹ hướng dẫn sử dụng máy và video hướng dẫn của chúng tôi. Dưới đây là hướng dẫn chi tiết sử dụng máy vát mép ống Prep 4:
  • Một bộ cung cấp đầy đủ theo máy Prep 4 bao gồm: Máy chính, bộ tools (chìa lục giá, cờ bánh cóc), thanh trục thao tác với các ống size 23mm, hộp gá kẹp ống, HDSD và vali sắt đựng. (Nếu có thiếu sót về phụ kiện sản phẩm xin liên hệ với nhà đại diện Việt Nam của hãng TAG-PIPE để được hỗ trợ)
  • => Xem thêm thông số máy vát mép ống TAG Prep 4

Hướng dẫn sử dụng máy vát mép ống

Trước khi sử dụng, Uni Group khuyến nghị kỹ thuật sử dụng nên trang bị đầy đủ đồ bảo hộ cơ bản bao gồm găng tay, mắt kính, mũ và giày bảo hộ. Sau khi mở hộp thiết bị, để lắp thiết bị thi công vui lòng làm theo hướng dẫn tại ảnh dưới:

  • Bước 1: Tháo bulong và vòng đai tại đầu trục của máy. Bộ phận này có nhiệm vụ giữa chặt gá kẹp với thanh trục trong quá trình thao tác.
  • Sau đó đo kích thước đường kính trong của đầu ống để chọn chấu kẹp phù hợp tại hộp gá kẹp của máy.

hướng dẫn sử dụng máy vát mép ống ảnh 1

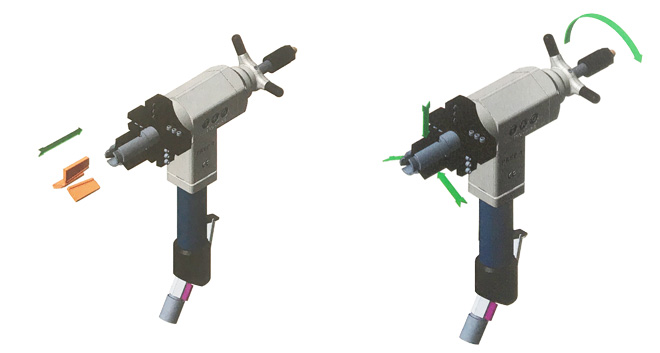

  • Bước 2: Lắp 3 con chấu kẹp và khe rãnh trục máy theo chiều mũi tên, sau đó vặn vít khóa ở cuối trục theo hình mũi tên để cố định chấu kẹp vào lòng trục.

hướng dẫn sử dụng máy vát mép ống ảnh 3

  • Bước 3: Lắp lại bulong và vòng đai vào đầu trục máy (chú ý chỉ vặn khóa vừa phải chứ không cần phải khóa chặt).
  • Lắp gá máy vào ống cần thao tác, nếu khó gá kẹp vào ống thì điều chỉnh bằng vít khóa cuối trục để điều chỉnh đường kính của 3 con chấu kẹp khớp chặt với đường kính trong của ống.
  • Chú ý khoảng cách giữa chấu kẹp và đầu ống dao động từ 15-20 mm là kích thước chuẩn vì nếu để sát đầu ống quá thì trong quá trình thao tác có thể dao vát sẽ cắt phải chấu kẹp.

hướng dẫn sử dụng máy vát mép TAG ảnh 4

  • Bước 4: Sau khi gá máy vào ống (kiểu tra xem có gá lỏng thì cần chỉnh lại) và dùng cờ lê bánh cóc vặn chặt bulong ở cuối trục để cố định máy với ống.
  • Tiếp đó chọn dao cần thao tác (các dao vát góc gồm có 15 độ, 30 độ, 37.5 độ, dao phay khỏa mặt đầu là dao 90 độ (0 độ), ngoài ra còn có đặc biệt dùng để phá mối hàn )
  •      =>> Xem thêm về dao vát mép ống chính hãng TAG
  • Lắp dao vào đài dao và cố định bằng khóa lục giác, thao tác lắp dao chuẩn là đế dao sát vào đài dao, lưng dao vuông góc với đài dao. Nếu lắp dao bị lệch thì cần phải lắp lại để dao bị bật ra gây nguy hiểm trong quá trình vát mép ống.
  • Lưỡi dao nên cách đầu ống thao tác một khoảng 5-10mm.hướng dẫn sử dụng máy vát mép ống ảnh 5

hướng dẫn dùng máy vát mép ống ảnh 6

  • Bước 5: Kết nối nguồn cung cấp (điện 220/110v, động cơ khí nén, pin), kiểm tra xem động cơ hoạt động bình thường chưa.
  • Tiến hành vát mép ống bằng nhấn nút khởi động công tắc nguồn. Tịnh tiến lưỡi dao từ từ bằng núm xoay 3 chấu sang bên phải để tiếp cận mặt đầu ống, để tránh dao bị sốc dẫn tới mẻ dao, nên tịnh tiến chậm để dao ăn mỏng (Đối với loại vật liệu dày, cứng như thép không gỉ nên để cho dao ăn mỏng hơn và có thể dùng dầu nhớt để tăng hiệu suất).
  • Khi đã quen dao thì có thể tịnh tiến nhanh hơn, ăn phôi dày hơn tùy thuộc vào vật liệu và độ dày thành ống. (Nếu ống dày và muốn tăng hiệu suất vát thì có thể lắp thêm 1 dao cùng góc vát nữa).
  • (Đặc biệt có thể lắp 4 dao chạy cùng một lúc với thao tác vừa phay khỏa mặt đầu, vừa tạo góc vát).
  • Sau khi đạt yều cầu góc vát, không nên tắt động cơ đột ngột mà nên vặn núm xoay theo hướng ngược lại để lui dao ra khỏi để không chạm vào bề mặt ống và kết thúc quá trình vát mép.
  • Tiêu chuẩn nghiệm thu vát mép là bề mặt mịn, góc vát chuẩn, không có bavia.

hướng dẫn sử dụng máy vát mép ảnh 7


hướng dẫn sử dụng máy vát mép ống ảnh 8

Trên đây là hướng dẫn cơ bản một model máy vát mép, chi tiết về các dòng máy máy vát mép khác xin liên hệ hỗ trợ qua email: admin@uni-group.vn hoặc sdt hotline: 0961 172 212.
