Hướng dẫn sử dụng kẹp căn chỉnh ống cho thao tác hàn ống

Hướng dẫn sử dụng kẹp ống cho thao tác hàn bằng kẹp ống hàn và phụ kiện giá đỡ

  • Trong qua trình thao tác hàn ống, việc ghép căn chỉnh đồng tâm cho 2 ống trở nên đơn giản với dụng cụ kẹp và căn chỉnh ống cho ngành hàn model EZ fit gold.
  • Để chi tiết hơn, Uni Group sẽ đưa ra hướng dẫn về cách sử dụng kẹp EZ fit gold với 2 đoạn ống size đường kính ngoài 90 mm.

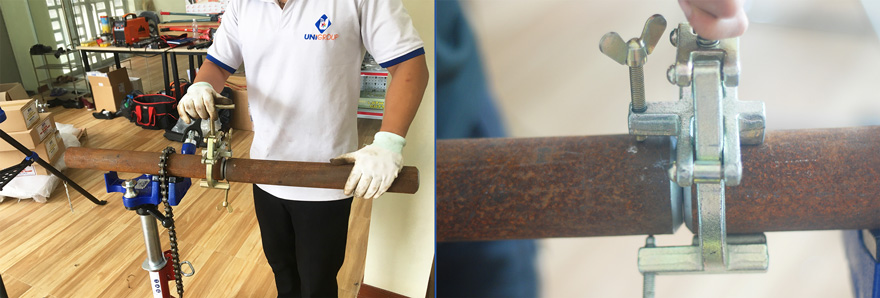

Bước 1: Kẹp ống lên giá đỡ và đặt kẹp ống Ez Fit gold vào ống.

hướng dẫn dùng kẹp ống cho hàn ống

  • Đặt ống lên giá đỡ ống có xích kẹp hoặc dùng êtô kẹp ống để có thể cố định ống, vừa đảm bảo tính an toàn, chuyên nghiệp trong khi hàn ống.
  • Cho kẹp ống vào ống (chú ý để kẹp ống ở trí thẳng đứng để gá khớp chặt vào thành ống). Sau đó xoáy chặt bằng tay vặn thanh ren lớn để cố định kẹp vào ống. Xoáy 3 có vít cánh chuồn vừa chạm vào thành ống.
  • =>> Xem thêm về giá đỡ ống tại: Giá đỡ ống kiểu xích kẹp

Bước 2: Điều chỉnh kẹp Ez fit gold và tiến hành gá kẹp 2 ống với nhau

kẹp ống ngành hàn cho thao tác hàn ống

  • Mở khóa tay vặn thanh ren và điều chỉnh kẹp ra ngoài đầu ống ( căn chỉnh vị trí kẹp ống để gá đỡ của kẹp không sát vào mối vát mép là oke).
  • Khóa xoáy 3 con vít chuồn 1 góc khoảng 90 độ, lấy đầu ống còn lại gá và kẹp ống (chú ý điều chỉnh khoảng cách giữa 2 ống theo kiểu hàn cần thi công).
  • Sau đó xoáy chặt tay vặn thanh ren và 3 con vít chuồn, kẹp sẽ giữ chặt 2 ống với nhau nhờ kết cấu cơ khí khóa kẹp.
  • ==>> Xem thêm về kẹp căn chỉnh ống cho thao tác hàn ống EZ fit gold

Bước 3: Hoàn chỉnh thao tác gá kẹp ống và tiến hành hàn ống.

hướng dẫn sử dụng kẹp ống cho thao tác hàn

  • Thao tác kẹp ống chuẩn phải đảm bảo mối kẹp chắc chắn để 2 ống không bị rơi trong quá trình thao tác hàn. Khoảng cách giữa 2 ống phải đúng chuẩn theo đúng yêu cầu thao tác hàn.

Một số dụng cụ liên quan hỗ trợ thao tác hàn ống: Kẹp căn chỉnh ống, giá đỡ ống chữ V, giá đỡ ống có khóa kẹp, giá đỡ ống con lăn, xe vận chuyển ống
