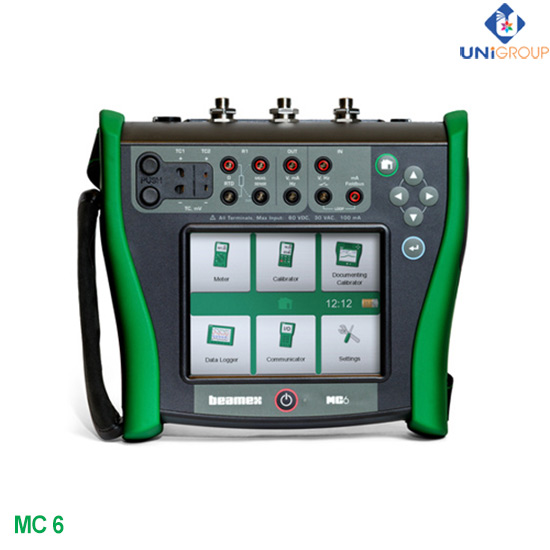

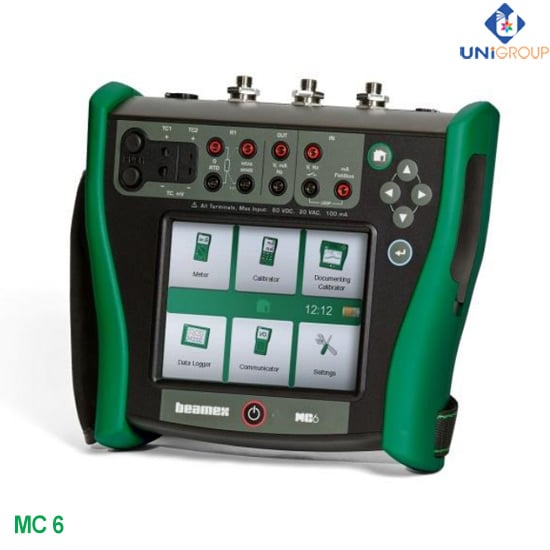

Bộ hiệu chuẩn và truyền thông hiện trường Beamex MC6 là giải pháp hiệu chuẩn các thiết bị đo trong các ngành công nghệ thực phẩm, lọc hóa dầu, nhiệt điện...
Đặc tính - Tính năng bộ hiệu chuẩn Beamex MC6
- Accuracy – Cấp chính xác: bộ hiệu chuẩn hiện trường cấp chính xác cao
- Multifunction Calibrator – Bộ hiệu chuẩn đa năng: Hiệu chuẩn các tín hiệu Áp suất, Nhiệt độ và Điện.
- Communicator – Truyền thông: Truyền thông đa bus đầy đủ cho các thiết bị đo HART, FOUDATION Fieldbus và Profibus PA
- User Interface – Giao diện: Thiết lập, sử dụng đơn giản: Màn hình cảm ứng màu 5.7” VGA (640x480)
- Tích hợp với phần mềm quản lý quá trình hiệu chuẩn
- Tự động hoàn toàn quá trình hiệu chuẩn từ khi “Bắt đầu” đến “Kết thúc”
Thông số kỹ thuật bộ hiệu chuẩn Beamex MC6
- Màn hình màu cảm ứng 5.7" VGA (640x480).
- Khu vực cảm ứng được tối ưu hóa để sử dụng ngón tay (găng tay / bút)
- Bàn phím là cách sử dụng thứ 2
- Số lượng / nhập văn bản bàn phím QWERTY
- Giao diện đa ngôn ngữ
Quy trình tự động
- Tích hợp chuyên sâu với phần mềm hiệu chuẩn CMX
- Sơ đồ kết nối và các hướng dẫn thủ tục hiệu chuẩn.
- Thiết kế rắn chắc, gọn nhẹ và thuận tiện
- Vỏ IP65
- Đã thử nghiệm với thả rơi và rung động
- Dây đeo tay/ dây đeo cổ
Chế độ giao diện người dùng
- Meter - một cách đơn giản và dễ dàng để đo lường
- Calibrator - biện pháp hoặc tạo / mô phỏng hai tín hiệu tại một thời điểm.
- Thiết lập hiệu chuẩn lưu tài liệu - thực hiện tự động, tự động hiệu chuẩn và lưu trữ dữ liệu các thiết bị instruments.
- Ghi dữ liệu - Thực hiện đa kênh (lên đến 9 kênh) ghi dữ liệu nhằm phân tích hệ thống
- Communicator - giao tiếp trường cho HART, FOUNDATION Fieldbus và Profibus PA
Cài đặt - quản lý cài đặt của MC6
- Đo áp suất
- Điện áp đo lường
- Đo lường hiện tại
- Đo tần số
- Đếm xung
- Cảm biến trạng thái chuyển mạch
- Built-in 24 VDC cung cấp vòng lặp
- Thế hệ điện áp
- Thế hệ hiện tại
- đo lường kháng
- Mô phỏng Resistance
- đo RTD
- Mô phỏng RTD
- TC đo lường
- TC mô phỏng
- hệ Frequency
- hệ queue xung
- HART Communicator *
- FOUNDATION Fieldbus Communicator *
- Profibus PA Communicator *: *optional features ( Phần mua thêm)
Hiệu chuẩn lưu trữ dữ liệu
- Bộ nhớ trong"không giới hạn" số lượng thiết bị
- Hỗ trợ câu trúc quản lý nhà máy
- Hiển thị sơ đồ kết nối
- Kết hợp giới hạn lỗi
- Chức năng chuyển khách hàng, chuyển các điểm khách hàng hiệu chuẩn
- Sắp xếp, Hiển thị, Cấu trúc thư mục hình cây, Tìm kiếm, ...
- Tích hợp sâu với phần mềm Beamex CMX Calibration
Module áp suất
- Lên đến 4 mô-đun áp lực gắn trong thiết bị (3 + B) trong trường hợp mở rộng
- Trong trường hợp mỏng => Modul áp suất môi trường( Barometric)+ EXT modul mở rộng bên ngoài
- Vị trí chuyên dụng cho mô-đun suất khí quyển
- Van xả gắng trong (<20bar / 300psi module)
- Kết nối cho Modules áp ngoài (EXT)
Các kết nối
Bên phải:
- Power/Nguồn sạc
- Ethernet
- 2 x USB-A
- USB-B
Trên đỉnh
- Module áp lực gắn trong (P1, P2, P3)
- Modul gắn ngoài (PX)
- Điện trở thứ hai / kênh RTD (R2)
Phía sau: Module suất khí quyển
Mặt trước: TC1 (Universal), TC2 (Miniplug), cổng kết nối
