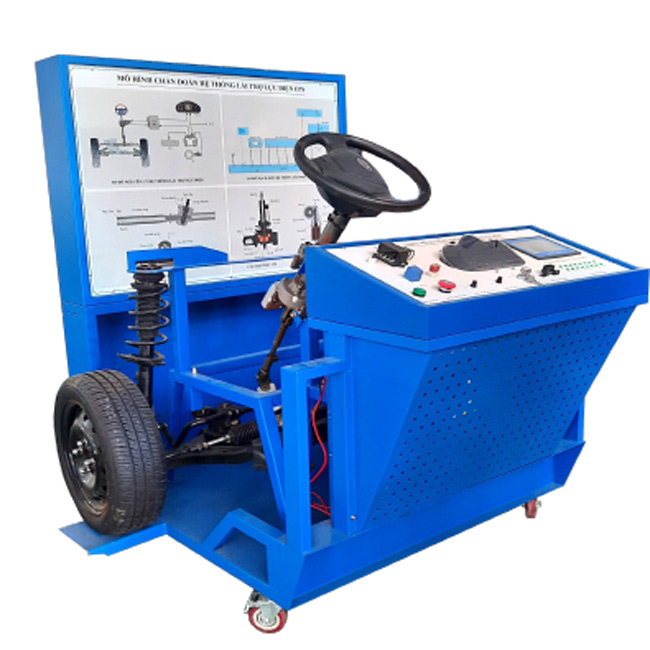

Hệ thống lái trợ lực điện HSL-10

Hệ thống lái trợ lực điện HSL-10 được thiết kế tuân thủ các tiêu chuẩn: ISO 9001:2015 - Hệ thống quản lý chất lượng - ISO 14001:2015 - Hệ thống quản lý môi trường - ISO 45001: 2018 - Hệ thống quản lý an toàn và sức khỏe nghề nghiệp
Mô hình được sản xuất theo :
- ISO 9001:2015  - Hệ thống quản lý chất lượng
- ISO 14001:2015 - Hệ thống quản lý môi trường
- ISO 45001: 2018 - Hệ thống quản lý an toàn và sức khỏe nghề nghiệp
Thông số kỹ thuật:
- Là mô hình đào tạo nghề công nghệ ô tô, vật tư là linh kiện và cụm chi tiết bán rộng rãi ở thị trường Việt Nam
- Vật tư chính là linh kiện xe Kia Morning hoặc tương đương, đời  2020 trở lại đây được làm mới thiết kế, chế tạo thành mô hình dạy nghề
- Mô hình bao gồm các phần sau:
A. Hệ thống treo độc lập  - lái trợ lực điện
Mô hình bao gồm đầy đủ chi tiết như:
+ Lò xo giảm xóc, ống giảm chấn thủy lực
+ Cụm moay ơ, các bánh xe
+ Các thanh giằng, khớp rotuyn
+ Thước lái, bộ trợ lực điện điều khiển điện tử
+ Các cảm biến điều khiển
+ Hộp ECU điều khiển hệ thống lái, Hộp ECU điều khiển động cơ (giao tiếp CAN)
+ Trục lái, vô lăng…
+ Đồng hồ táp lô hiển thị lỗi hệ thống và báo tốc độ xe, tốc độ động cơ
+ Bộ tạo tốc độ xe, tốc độ động cơ
B. Khung giá
- Trên mô hình trang bị bảng panel điều khiển được gia công bằng máy cắt CNC laser trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác.
- Tất cả các hệ thống hoạt động bình thường. Mô hình sử dụng hệ thống điều khiển điện tử nguyên bản theo xe với hệ thống chẩn đoán điện tử, có thể kết nối với hầu hết các thiết bị chẩn đoán chuyên dùng.
- Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung nhôm định hình có bánh xe để tiện di chuyển
C. Bộ tạo lỗi điện tử kết nối đa phương tiện
* Thực hiện tạo lỗi trực tiếp trên thiết bị mà không cần tháo dỡ thiết bị, có các cực đầu ra đo kiểm cho phép dễ dàng lấy các tín hiệu để chẩn đoán bao gồm:
- Số lượng lỗi độc lập : 16
- 16 Cực đo kiểm, lấy tín hiệu bằng giắc 2mm
- Giắc kết nối tiêu chuẩn có khả năng tự cấp nguồn: 38 chân
+ 5 Chân 25A
+ 33 Chân 10A
- Điện áp sử dụng: 12V hoặc 24V
- Rơ le tạo lỗi là loại rơ le nhớ, có nút gạt bằng tay chịu được dòng điện định mức 50A, có thể thao tác tạo lỗi, xóa lỗi bằng tay khi không cấp điện

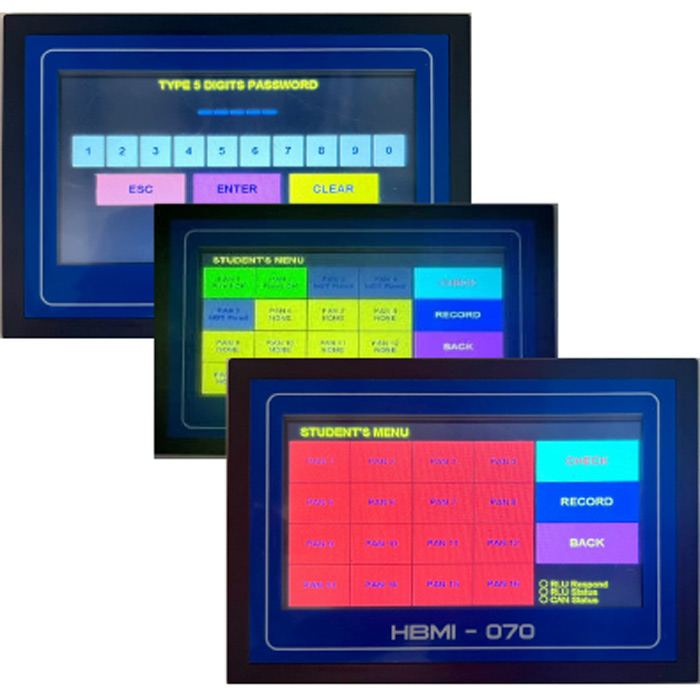

- Màn hình màu HMI 7 Inch
+ Đăng nhập Password dành cho giáo viên
+ Tạo lỗi đơn hoặc lỗi tổ hợp
+ Các lỗi được chọn chuyển sang mầu đỏ
+ Reset lỗi
+ Chọn tất cả các lỗi
+ Thoát khỏi chế độ dành cho giáo viên
+ Đăng nhập Password dành cho học viên
+ Đo kiểm, chẩn đoán, xác định các hư hỏng
+ Sửa lỗi
+ Đánh giá kết quả sửa lỗi với kết quả tạo lỗi của giáo viên
- Kết nối CAN, Wifi, BLE
- Đồng bộ không giới hạn các bộ tạo lỗi với nhau
D. Phần mềm đào tạo hệ thống lái trợ lực điện
Được phát triển trên nền tảng công nghệ điện toán đám mây, áp dụng các công nghệ tiên tiến, phù hợp với nhiều loại hệ điều hành và phần cứng máy tính khác nhau, phương pháp sử dụng đơn giản và trực quan, triển khai lắp đặt linh hoạt và nhanh chóng. Hệ thống có thể sử dụng mọi lúc, mọi nơi thông qua đường truyền kết nối Internet, qua mạng LAN, Wifi, 4G, 5G.
(Phần mềm đã được cấp chứng nhận Đăng ký quyền tác giả tại Cục bản quyền tác giả )
* Mô phỏng sự cố
- Kết nối với bộ tạo lỗi điện tử
- Giải thích các lỗi hư hỏng
- Giáo viên tạo lỗi thông qua máy tính
- Học viên khắc phục lỗi thông qua máy tính
* Quản lý học viên
- Tạo danh sách lớp học
- Đăng nhập theo Password
- Lưu trữ kết quả kiểm tra
- Đánh giá kết quả học tập
* Hệ thống các câu hỏi kiểm tra trắc nghiệm
- Danh sách các câu hỏi trắc nghiệm
- Các bài kiểm tra trắc nghiệm cho nhiều học viên
* Đào tạo thực thực nghiệm
+ Tính năng
- Phần mềm cho phép giáo viên có thể cung cấp bộ thư viện linh kiện theo từng bài học cho học viên thực hành.
- Phần mềm cho phép giáo viên có thể chủ động thiết kế và cập nhật linh kiện mới.
- Giáo viên có thể biên soạn bài tập, bài kiểm tra phục vụ cho việc kiểm tra kiến thức tư duy đọc sơ đồ mạch điện.
- Học viên thực hiện đấu nối luyện tập các bài tập mà giáo viên đã đưa ra, có những cảnh báo khi học viên đấu nối sai bằng âm thanh hình ảnh giúp ghi nhớ và tránh các trường hợp đấu nối sai trên phần cứng gây hư hỏng thiết bị.
- Học viên thực hiện các bài kiểm tra đấu nối và có thể nộp kết quả trực tiếp ngay trên phần mềm
- Kết quả bài tập được giáo viên đánh giá và xuất file có thể in thành bản cứng.
+ Thông số kỹ thuật
Hệ thống phần mềm cung cấp công cụ thiết kế các mạch đấu nối
+ Tính năng phần mềm dành cho giáo viên
- Quản lý bài đấu nối
Người dùng có thể thêm mới bài đấu nối
Người dùng có thể chỉnh sửa bài đấu nối
Người dùng có thể xem danh sách bài đấu nối
- Quản lý linh kiện
Người dùng có thể thêm mới linh kiện trong bài đấu nối
Người dùng có thể xóa linh kiện
Người dùng có thể chọn hình ảnh cho linh kiện
Người dùng có thể thay đổi hình ảnh của linh kiện
Người dùng có thể thêm vị trí chân đấu nối
Người dùng có thể xóa vị trí chân đấu nối
Người dùng có thể kéo, thả để thay đổi vị trí chân đấu nối
- Quản lý thiết lập cảnh báo
Người dùng có thể lựa chọn cấu hình cảnh báo bằng âm thanh
Người dùng có thể lựa chọn cấu hình cảnh báo bằng hình ảnh
Người dùng có thể lựa chọn cấu hình cảnh báo bằng ngôn ngữ
- Quản lý đấu nối
Tổng kết đánh giá kết quả đấu nối
- Xuất dữ liệu
Người dùng chọn mạch đấu nối để xuất ra file PDF, JPG
Hệ thống xuất ra file .ISO để cập nhật vào phần mềm
- Quản lý người dùng
Tính năng nộp bài từ máy học viên đến giáo viên sau khi hoàn thành kết quả
Hệ thống phần mềm cung cấp cho học viên
- Thay đổi màu sắc và tiết diện dây dẫn
- Học viên chủ động thiết kế sắp xếp đường đi của dây dẫn
- Cảnh báo với một số trường hợp đấu nối sai dẫn đến hậu quả cháy hỏng thiết bị trong thực tế
bằng hiệu ứng:
+ Cảnh bảo bằng âm thanh
+ Cảnh báo bằng hình ảnh
+ Cảnh báo bằng ngôn ngữ
* Đào tạo lý thuyết
- Cung cấp thông số kỹ thuật chung của thiết bị
- Cung cấp thông số kỹ thuật chung của hệ thống
- Hướng dẫn vận hành thiết bị (các bước chuẩn bị, thao tác vận hành, quy tắc an toàn)
- Cung cấp các kiến thức cơ bản về điện, điện tử, sơ đồ mạch điện
- Cung cấp các kiến thức cơ bản về chẩn đoán
- Cung cấp các kiến thức cơ bản về cấu tạo và hoạt động các hệ thống liên quan
- Cung cấp quy trình tháo - lắp - kiểm tra các hệ thống cơ khí liên quan
- Cung cấp sơ đồ mạch điện và quy trình kiểm tra, đấu nối các hệ thống điện liên quan
- Giới thiệu và hướng dẫn sử dụng một số thiết bị chuyên dùng liên quan như các dụng cụ đo, thiết bị chẩn đoán chuyên dùng…
- Tài liệu hướng dẫn sử dụng bằng bản cứng và bản mềm
E. Bộ cung cấp nguồn thực nghiệm và hiển thị
* Cung cấp nguồn điện :
+ Nguồn AC 220V-50Hz
+ Nguồn xung PWM
+ Nguồn điện áp luôn chuyển
+ Nguồn DC 12V không đổi
+ Nguồn DC 5V không đổi
+ Nguồn 0-12 V biến đổi
+ Ổ điện 220V
* Công cụ đo kiểm
- Đo kiểm điện áp (V)
- Đo kiểm cường độ dòng điện Ampe (A)
- Đo kiểm xung sóng
- Đo kiểm điện trở (R)
- Chức năng hiệu chỉnh và hiển thị
- Chức năng kết nối và hiển thị trên màn hình
- 4 Kênh đo kiểm độc lập về điện áp, trở kháng đầu vào >=1M Ohm
* Phần mềm
- Thiết lập các giá trị đo tiêu chuẩn
- Hiển thị mẫu đo tiêu chuẩn
- Giao tiếp với thiết bị ngoại vi
- Điều chỉnh các giá tri đo
- Điều chỉnh hiển thị kết quả đo, tốc độ lấy mẫu
- Lưu kết quả
