Nong ống là gì ? Cách chọn dụng cụ nong ống đồng-ống thép ?

Nong ống là gì ?

• Phương pháp nong ống nói chung là phương pháp làm biến dạng nguội cơ học thay đổi đường kính ống so với ban đầu (ví dụ: ống đồng, ống thép của bộ trao đổi nhiệt, lò hơi...) Mục đích là gắn ống với ống hoặc ống vào mặt sàn ống để chịu áp lực cao, không bị biến dạng trong quá trình sử dụng.
• => Ứng dụng: Trong ngành sản xuất, bảo dưỡng sửa chữa bộ trao đổi nhiệt, bộ làm lạnh, hệ thống lò hơi, hệ thống lò nung...

Cách nong ống đồng, ống thép như thế nào ?

• Nong ống đồng, ống thép hoặc các ống bằng kim loại khác bằng cách sử dụng đầu nong ống. Đầu nong ống (dụng cụ nong ống) được làm chủ yếu từ vật liệu hợp kim thép được gia công nhiệt luyện có khả năng chịu lực, chống mài mòn (tùy từng hãng sản xuất mà vật liệu và phương pháp gia công đầu nong khác nhau - Đây chính là bí quyết tạo nên sự khác biệt của mỗi hãng.)

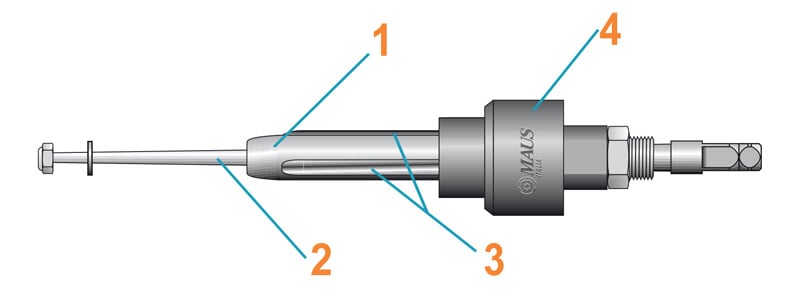

Cấu tạo đầu nong (lã) ống đồng, ống thép

• 1 - Trục nong chính        3 - Bi lăn
• 2 - Trục lõi nong            4 - Vòng chặn

 Mô tả quy trình tiến hành nong ống

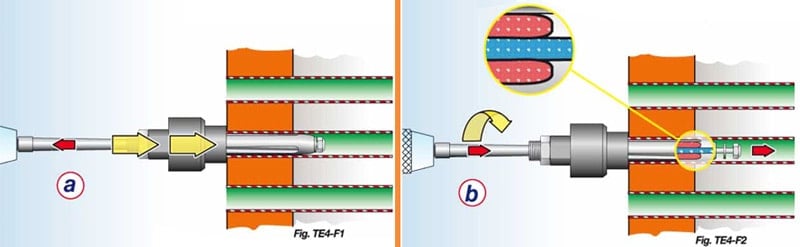

• A: Đẩy đầu nong vào trong ống trao đổi nhiệt cho đến khi vòng chặn chạm vào mặt sàn ống (xem hình dưới đây)
• B: Xoay và đẩy trục lõi nong về trước để bị nong tiếp xúc với thành ống.

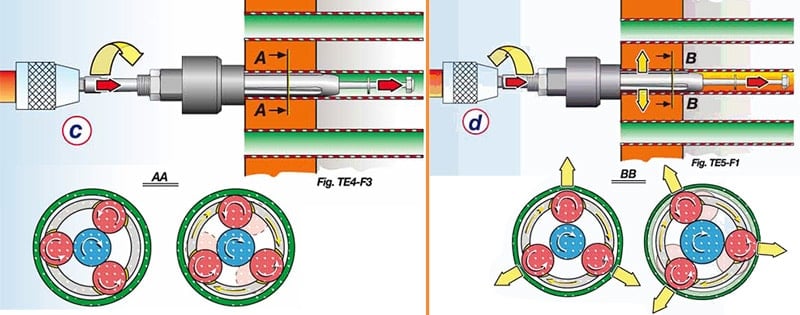

• C: Xoay đầu nong một lực sao cho bi nong tác động mạnh vào thành ống
• D: Bi nong bung ra theo lực xoay tịnh tiến trục lõi tạo lực ép ống nén chặt vào mặt sàn ống.

• E: Khi đạt độ nong cần thiết, đảo ngược chiều rút đầu nong khỏi ống trao đổi nhiệt và kết thúc quá trình nong ống. (Để có thể tính và kiểm soát được lực nong cần thiết nên sử dụng máy nong ống để thao tác).

Với mỗi mục đích nong đều sử dụng một dòng đầu nong ống, vậy cách chọn đầu nong ống đồng, ống thép như nào ??

Cách chọn đầu nong ống đồng, ống thép lò hơi, bộ trao đổi nhiệt ?

• Trước hết: Xác định mục đích nong, với những bộ trao đổi nhiệt, bộ giàn làm lạnh dạng chùm thì dùng đầu nong nhỏ, lò hơi, lò nung ( đường kính thường dùng của đầu nong từ: 1/4 inch tới 4 inch)

• Bước 2: Xác nhận đường kính ngoài của ống nong (OD=de)

• Bước 3: Xác định độ dày thành ống (t= thickness)

• Bước 4: Kiểm tra độ dày mặt sàn ống

• Bước 5: Fi lỗ mặt sàn ống: Thông thường, kích thước đường kính lỗ mặt sàn ống được tính tương đương dựa trên công thức: OD (tube) x 1.01

• Bước 6: Tính đường kính trong của ống (ID): Lưu ý nên chọn cục nong có kích thước < ID của ống nong 1 size.


Mua đầu nong ống đồng, ống thép chính hãng ở đâu tại VN ?

• Trên thị trường hiện nay, các dụng cụ, thiết bị nong ống đồng, ống thép đã có và được sử dụng nhiều tại các nhà máy sản xuất, bảo dưỡng sửa chữa lò hơi, bộ trao đổi nhiệt, bộ làm lạnh....

• Nhà cung cấp, đại diện hãng sản xuất thường tập trung tại 2 thành phố lớn là Hà Nội và Tp. Hồ Chí Minh. Phân cấp thị trường thành 2 cấp: Hàng chính hãng (chủ yếu là hãng thuộc Eu, G7) và hàng phổ thông (hàng TQ).

• Một số hãng có tiếng tại VN như: Maus-Italia, Sugino-Japan, Krais, Teco... Dựa trên nguồn gốc xuất xứ, chất lượng sản phẩm mà mức giá giữa hàng chính hãng và hàng phổ thông chênh lệch khá nhiều, giá giao động từ vài triệu cho tới vài chục triệu.

• Uni Group là đại diện chính thức của hãng Maus-Italia tại VN, Maus-Italia là hãng chuyên cung cấp các thiết bị dụng cụ cho ngành sản xuất, bảo dưỡng sửa chữa lò hơi, bộ trao đổi nhiệt với thế mạnh các sản phẩm như Thiết bị dụng cụ nong ống, cắt rút ống, hàn ống tại mặt sàn ống.

• Toàn bộ sản phẩm của Maus-Italia đều đạt chuẩn CE, ISO9001. Hiểu được nhu cầu cấp thiết trong quá trình sửa chữa bảo dưỡng lò hơi, bộ trao đổi nhiệt, hầu hết các thiết bị dụng cụ như đầu nong, máy nong, máy cắt rút đều được Công ty Unicom (Uni Group) nhập Stock có sẵn tại Việt Nam.

• Với đội ngũ kỹ thuật trẻ được đào tạo bởi chính hãng sản xuất Maus, Uni Group cam kết tư vấn giải pháp tốt nhất cho Quý khách hàng trong quá trình bảo dưỡng sửa chữa bộ trao đổi nhiệt, lò hơi.


• Mời Quý khách hàng tới trực Showroom của chúng tôi để được tư vấn trực tiếp tại địa chỉ Số 42 ngõ 61 Cổ Linh, Thạch Bàn, Long Biên, Hà Nội. Hotline: 0961 172 212 hoặc Email: admin@uni-group.vn
