Bộ máy hàn ống inox vi sinh thực phẩm y tế SATFX-Series
Có rất nhiều tên cho loại máy hàn này: Máy hàn TIG quỹ đạo - máy hàn orbital - máy hàn ống vi sinh - Orbital welding machines. SATFX-Series được sản xuất bởi Axxair, thuộc dòng Orbital closed head inline welding thin tubes - dùng cho ống mỏng dưới 3mm. Gồm 3 mã chia theo đường kính ống hàn tương ứng.

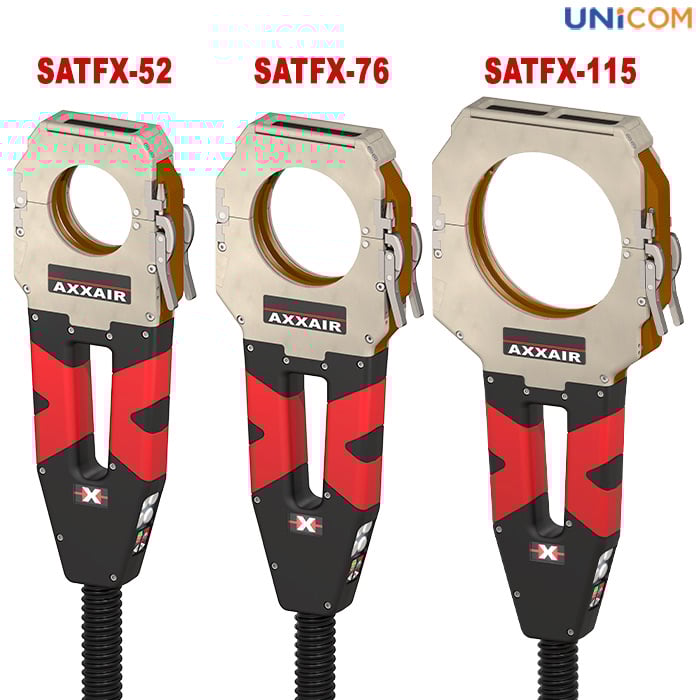

SATFX-52: ø6 - ø52mm - SATFX-76: ø6 - ø77mm - SATFX-52: ø12 - ø115mm
SATFX Series thiết kế để hàn TIG quỹ đạo của ống-ống, ống-elbows, ống-ferrules, ống-chữ T, ống-fittings và các loại khác trong buồng kín được làm trơ hoàn toàn.
Một bộ chuẩn máy hàn ống vi sinh, ống thực phẩm sẽ gồm 2 phần chính: Đầu hàn ống + Bộ nguồn hàn. Mã trong bài viết là mã của đầu hàn, ứng dùng cho việc chọn lựa máy phù hợp với ống cần sử dụng, nguồn hàn có thể chọn sau. Series nguồn hàng cho đầu hàn SAXX Series.
Đăc tính kỹ thuật bộ hàn ống vi sinh inox Axxair SATFX-52-76-115
Đầu hàn SATFX-Series với hiệu năng mới có thể đạt được các mối hàn chất lượng cao trong một không gian tối thiểu. Khuyến nghị cho việc hàn các ống mỏng của nhiều loại thép không gỉ với độ dày dưới 3 mm.
Các đầu hàn SATFX-Series cũng không thể thiếu cho việc hàn các hợp kim, titan, khi yêu cầu một cài đặt hoàn hảo về khả năng chống hóa học hoặc nhiệt.

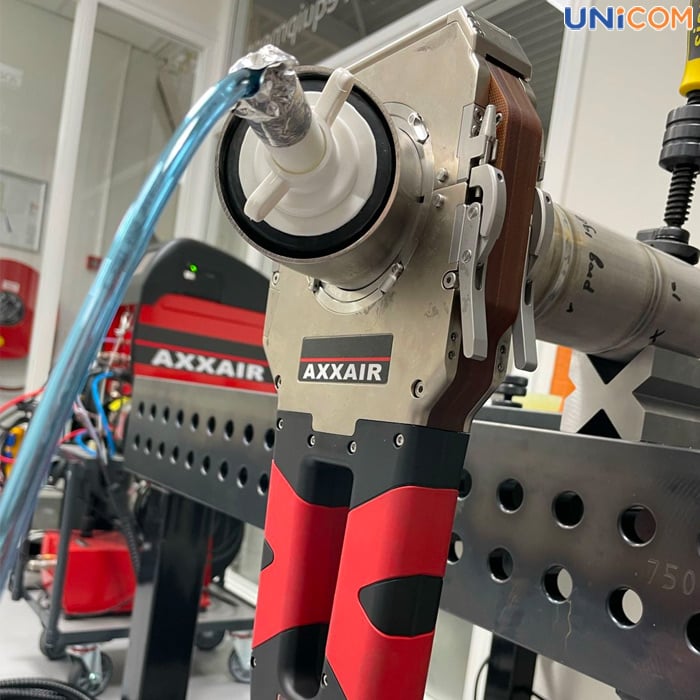

Thiết kế ngàm chụp ống để hàn cho phép hàn inox trong điều kiện tinh khiết buồng khí trơ. Kết quả là các mối hàn đẹp không xỉn màu cánh gián, gạch hàn sạch sẽ.
Tích hợp bộ làm mát kép rôto và đầu hàn đảm bảo tuổi thọ tốt cho các bộ phận bằng cách giảm thiểu tác động của biến dạng giãn nở trong quá trình thao tác.
Độ dày bản máy 37,6 mm: khả năng kẹp hàn với ống thép không gỉ hoặc ống với các kiểu đầu nối khác có 1 đoạn thẳng min 19.1 mm (with a straight part of 19.1 mm)
Được sử dụng trong các ngành công nghiệp công nghệ cao như hàng không, bán dẫn, dược phẩm và chế biến thực phẩm và đồ uống. Đầu hàn Closed head SATFX, kết hợp với các nguồn điện hàn SAXX-Series và sự giám sát liên tục của các tham số hàn, đảm bảo hàn chất lượng cao với sự lặp lại đồng nhât tối đa.
Xem thêm các dòng máy liên quan sử dụng chung giải pháp hàn ống Orbtial
Máy cắt ống inox mỏng vi sinh bán dẫn Orbital Axxair France
Máy phay đầu ống inox Axxair
Ưu điểm thiết kế của đầu hàn ống vi sinh SATFX-Series
- Đầu hàn có cửa sổ kính trong có nắp chụp lớn dùng để kiểm tra căn chỉnh điện cực sau khi siết chặt hai mẫu hàn
- hệ thống đóng có điều chỉnh lực không cần dụng cụ thao tác. Cho phép điều chỉnh chính xác lực của các má kẹp trên ống cần hàn và giúp mở ra sau khi hàn xong
- Quy trình hàn tuyệt hảo: Tùy chọn nhânh băng chụp hàn cassette để hàn trong không gian hạn chế. Dễ dàng định vị băng chụp hàn cassette trên các đầu ống được hàn.
- Tay cầm thiết kế dạng công thái học cầm nắm dễ dàng thao tác. Một loạt nút cảm ứng và nút điều khiển được làm bằng thép không gì sát nhau và gần nhất với tay kỹ thuật có thể thao tác tới
- Làm sạch dễ dàng: Sử dụng một cờ lê lục giác tháo rời máy trong vài phút để dễ dàng vệ sinh khu vực thao tác hàn.
Thông số đầu hàn đóng SATFX-Series Axxair
| Model code | Max welding curent | Welding range OD | Net Wght with cable | Dimensions ABC | Dimensisons D | Kích thước máy
|
| SATFX-52 | 150A | 6-52 mm | 8.6 Kg | 375x142x37,6 mm | Fi 160 mm |
| SATFX-76 | 150A | 6-77 mm | 8,9 kg | 399x166x37,6 mm | fi 187 mm |
| SATFX-115 | 150A | 12-115 mm | 9,4 kg | 439x206x37,6 mm | Fi 242 kg |
- (Với mỗi mã máy riêng sẽ đi kèm bộ đầu kẹp và bộ đầu kim hàn riêng tương ứng với kích thước tiêu chuẩn theo dải làm việc của máy). Đầu hàn đi kèm với cáp dài 8m, tùy chọn sử dụng kết hợp thêm với bộ nguồn hàn và làm mát kèm theo)
Tùy chọn bộ nguồn hàn máy hàn Orbital
Máy hàn Microfit welding SAMX-17 sử dụng cùng bộ nguồn SAXX Series. Đặc tính bộ nguồn cơ bản như sau (thông số chỉ mang tính chất tham khảo - liên hệ Unicom để chọn đc bộ nguồn hàn phù hợp với hiệu suất sử dụng của đơn vị)
- Màn hình cảm ứng màu
- Sử dụng13 ngôn ngữ
- Tối đa 16 người dùng có mật khẩu và quyền tùy chỉnh
- Lập trình đơn giản và trực quan với tính toán tham số tự động và lập trình
- Có 200 chương trình trong tối đa 20 ngành
- Báo động: Hơn 30 báo động để bảo vệ hệ thống và kiểm tra xem quá trình hàn có bình thường không.
- Điện áp hàn được đo theo gia số 0,1 A
- Thời gian xung tối thiểu 50 ms
- Đầu nối phụ trợ:
- Khả năng kích hoạt bắt đầu hàn thông qua đồng hồ đo oxy (tiếp điểm khô)
- Wi-fi (Tùy chọn)
- Điều khiển từ xa màn hình trên điện thoại thông minh hoặc máy tính bảng thông qua một ứng dụng
- Phạm vi: 20 đến 30 m
Ảnh mô tả cấu tạo tổng quan đầu hàn đóng SATFX Series Axxair made in france
Nhà phân phối Axxair France tại Việt Nam
- UNICOM jsc là nhà phân phối chính thức của Axxair thông qua tập đoàn SFE tại thị trường Việt Nam. Mọi thông tin hỗ trợ về kỹ thuật sản phẩm hay hãng sản xuất vui lòng liên hệ UNICOM để được giải đáp. Hotline 0961 172 212
- Địa chỉ: Phường Thạch Bàn - Long Biên - Hà Nội
- Email: admin@uni-group.vn
Video máy hàn ống vi sinh Orbital Axxair SATFX-Series
